DB-JD03仿真中央空調微機控制實驗室設備說明書
該仿真中央空調微機控制實驗室設備制冷系統采用的是蒸氣壓縮式制冷方式，系統由壓縮機、冷凝器、節流閥、蒸發器等組成，用管道將其組成一個封閉的系統。工質在蒸發器內與被冷卻對象（如冷媒水）發生熱量交換，吸收被冷卻對象（冷媒水）的熱量并氣化，產生的低壓蒸氣被壓縮機吸入，經壓縮機后以高壓排出。壓縮過程需要消耗機械能。壓縮機排出的高溫高壓氣態工質在冷凝中被常溫冷卻介質（冷卻水）冷卻，凝結成高壓液體。高壓液體經干燥過濾后，由節流閥產生節流蒸發，降低壓力和溫度，然后又進入蒸發器，其中低壓液體在蒸發器中氣化，產生制冷效果，如此周而復始，不斷循環。
由蒸發器中流出來的冷媒水，由于被冷卻聊溫可用于集中式空調系統作為冷源來冷卻空氣，從而達到制冷的目的。
由冷凝器中流出來的冷卻水，由于被升溫，要送往冷卻塔冷卻，冷卻后的常溫水，由冷卻塔下部流回冷凝器，在循環水泵的控制下進行下一個循環。
該實驗系統啟動后，加水箱內的常溫水經過濾后，由管道泵送入加熱鍋爐內加溫，然后進入模擬房間的盤管，由盤管風機將熱量送入模擬房間內，在溫控器的作用下，使房間內的溫度達到設定值，從而達到制熱的目的。
二 微機接口及控制部分的特點
DB-JD03仿真中央空調微機控制實驗室設備的整機控制及參數顯示有兩種方式，第一種方式是通過實驗臺的控制面板上的按鍵來控制各部分的工作狀態、進行各項參數的設定及動態顯示。第二種方式是通過單片機（本實驗系統的主板采用當今先進的單片機作主芯片）的串行口與微機的串行接口進行通訊，再配以全中文的應用軟件，從而使中央空調所需要的各項控制及需要顯示的各項參數均可在微機的屏幕上完成。
<一> 所配軟件功能如下：
（1） 各關鍵點溫度動態顯示，其中包括：
A、制熱當前值
B、制冷當前值
C、鍋爐進口
D、鍋爐出口
E、冷卻塔進口
F、冷卻塔出口
G、冷凝器進口
H、冷凝器出口
I、蒸發器進口
J、蒸發器出口
K、模擬房間I
L、模擬房間II
(2) 溫度設定及顯示
溫度的設定可在0到99攝氏度之間進行任意選擇。
(3) 壓縮機的延時設定
壓縮機的開機延時可在1-30分鐘之間任意設定。
(4) 開關控制及指示
中央空調的各部分的工作與停止均可通過微機屏幕上設置的開關進行控制，并且有開關顯示，便于遠程操作，設置開關如下：
A、冷卻水泵
B、冷卻風機
C、制冷水泵
D、壓縮機
E、電磁閥I
F、電磁閥II
G、制熱水泵
H、制冷
I、制熱
J、停機
(5)通訊狀態顯示
配有實驗系統與微機的通訊狀態及接口顯示。
(6)通訊端口選擇
實驗系統與微機的通訊端口有兩個串行口可任選，分別是COM1口和COM2口。
<二> 微機所配軟件特點：
軟件為全英文菜單，操作十分方便和直觀，你只要輕點鼠標即可實現各種開關控制及各項參數的設定。無須看使用說明即可進行一些功能的設定及操作。
以上通過微機軟件來實現的全部功能同樣可以通過實驗臺控制面板的裝置來實現。
三 各主要部件特點及工作原理
1、壓縮機
系統采用全封閉活塞式壓縮機，正常工作溫度為0℃—120℃，屬正常現象，安全可靠，結構緊湊，噪音低、密封性好，制冷劑為R22。
活塞式制冷壓縮機由電動機帶動曲軸旋轉，從而使活塞在氣缸內作往復式直線運動。隨著活塞的往復運動氣缸的工作容積發生周期性的變化，從而完成蒸氣制冷劑的吸氣、排氣等循環過程，使制冷循環可以連續進行下去。
2、蒸發器
制冷系統采用透明水箱式蒸發器，易于觀察，一目了然，蒸發管組浸于水中，制冷劑在管內蒸發，水在水泵的作用下在水箱內流動，以增強制冷效果。
3、冷凝器
制冷系統采用螺旋管式冷凝器，這是一種較新型的熱交換設備，本體部分用兩條平行的銅管卷制而成，是具有兩個螺旋通道的螺旋體。中間的螺旋體是冷卻水通道，外部的螺旋體是高溫高壓制冷劑的通道。冷卻水與高溫高壓制冷劑通過螺旋式冷凝器進行熱交換。
注：冷卻水從下至上，制冷劑從上至下。
4、冷卻塔
該設備的冷凝方式采用逆流式冷卻塔來冷卻。冷卻塔經專用模具，一次成型，吸風機裝在塔的頂部。
冷卻塔采用吸風式強迫通風，塔內填有填充物，以循環水充分提高冷卻效果，從冷凝器出來的溫水由冷卻水泵送入塔頂后，由布水器的噴嘴旋轉向下噴淋。
5、鍋爐
鍋爐是中央空調制熱系統的核心元件，本設備鍋爐采用英格萊電熱管使水與電完全隔離，具有超溫保護、防干燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術保溫性能好，由于電加熱需一段過程，因此做實驗前請給鍋爐加水預熱。注：最高水溫可達到75℃。
6、模擬房間
模擬房間采用全透明有機玻璃制作，外型美觀小巧，占地面積少，結構緊湊；具有全透明結構，內部一目了然；房間內裝有盤管、盤管內機、溫度顯示，控制調節儀等。
7、溫度顯示控制儀
本設備實驗臺的面板上，裝有溫度控制顯示儀，可控制溫度的范圍，且能巡回檢測出各關鍵部位的溫度。
8、模擬演示
該設備不僅具備仿真的實物運行系統，而且還配備了一塊500mm×300mm系統工作演示板一塊，它可以模擬演示制冷系統，制熱系統的工作全過程，并且首家用進口四色板（紅、綠、蘭、黃），LED形象，副真地顯示冷、熱管道的溫度和工作狀態。
9、高、低壓保護裝置
為了安全起見，制冷系統裝有高、低保護繼電器，當高低壓超出安全值時，自動保護，保證了壓縮機及系統的安全。
10、水箱
設備所用的傳熱媒介為自來水，為節約用水，循環使用系統的水資源；通過加水到水箱來完成媒介水的加入、自動調節、過濾等任務。
四 操作說明
1、實驗前的準備工作（首次安裝或系統重新換水）
鍋爐預熱加水：將加水水箱加到合適位置→打開加水水箱下面的水流調節閥→將模擬鍋爐底部的溫度調節按鈕調至最低(0℃)→開啟實驗臺總電源開關→按下制熱按扭，鍋爐在水泵（3）的幫助下開始加水，待加水水箱進水口有水流出時，說明鍋爐內水已加滿，將鍋爐加熱溫度設置為75℃以下，制熱系統就可正常運行。
蒸發器水箱加水：將加水水箱加到合適位置→打開加水水箱下面的水流調節閥→開啟實驗臺總電源開關→按下制冷按鈕，水在水泵（3）的幫助下向蒸發器水箱內加水，待水箱內加到合適位置時水泵（3）會自動關閉，此時水泵（2）仍在工作，待加水水箱進水口有水流出時，說明制冷水路系統內水已加滿。
2、操作過程
（1）制冷實驗
在確保水已加滿后，控制故障演示開關故障指示燈A、B、C、D、E、F、G、H、I、J全部熄滅。將模擬房間內溫控儀選擇鍵打向“制冷”處，按上下按鈕選擇所需要投定的溫度，待幾秒鐘后盤管風機起動使房間內達到設定溫度，（蒸發器與風機盤不定期出風口溫度差6—8度）。
注：每關一次電源，房間內的溫度控制儀將會自動回到環境室溫，重新設定溫度須自行調節。
按下制冷按鈕，冷卻水泵，制冷水泵開始運行，冷卻風機啟動，延時8分鐘后，壓縮機啟動開始工作制冷，當制冷至設定的溫度時，盤管風機即自動停機，制冷系統進入正常運行狀態。
（2）制熱實驗
接通控制臺電源，按下制熱按鈕（因鍋爐功率較小，為保證實驗效果，節省時間，需提前1小時預加熱）。設定實驗臺溫度，設定溫度要高于環境溫度，然后按下制熱水泵按鈕
制熱系統就可正常運行。首次使用時應特別注意以下幾點！
a．首次使用,關閉鍋爐電源開關，,再向左旋轉(紅點端)至最大位置,開啟制熱水泵,待膽內空氣排空,水連續從加水水箱入水口噴出,表示水已注滿,關閉制熱水泵。若未按上述方法注水，噴頭出水，但鍋爐膽內水未灌滿，切勿通電使用，等出水口出水后再通電源。
b．檢查確認各接口處沒有漏水，方可接通電源。
c．通電后，將溫控器旋鈕順時針方向旋至所需溫度，（一般以60℃為宜），此時紅色指示燈亮，表示電熱管已正常工作。
d．水溫達到預置溫度時，指示燈自動熄滅；表示斷電停止加熱。當水溫低于所置溫度時，會再次自動加熱。
（3） 溫度巡測
根據總控制臺溫度測試點檢測開關，分別進行檢測，按下某個按鈕顯示屏所顯示的溫度就是該處接近的溫度。
五DB-JD03型中央空調教學實驗臺主要技術參數
| 項 目 | 主要技術參數 | 備 注 | |
| 制 冷 | 制 熱 | ||
| 電源 | AC220V 50HZ | ||
| 額定功率 | 2500W | 1500W | |
| 額定電流 | 5—15A | 6.8A | |
| 制冷劑 | R22 1500g | ||
| 外形尺寸 | 2400mm×1100mm×1900mm | ||
| 冷卻水泵 | 260W | ||
| 冷媒水泵 | 90W | ||
| 熱水泵 | 90W | ||
| 鍋爐 | 50L 1500W內膽額定壓力0.7mpa | 溫控范圍20℃—75℃ | |
六 控制軟件操作說明

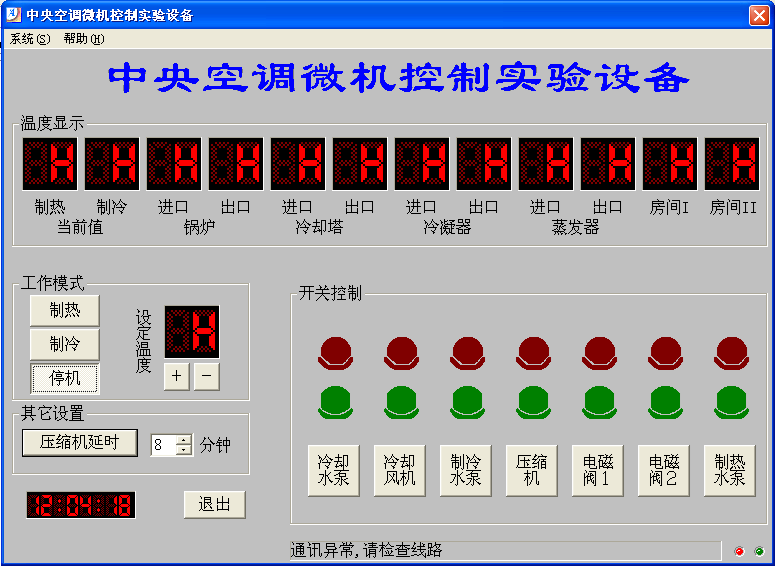

1． 主界面
主界面分為以下幾個部分：
A． 下拉菜單“系統”、“幫助”；
B． 溫度顯示：可以同時實時顯示“制熱當前值”、“制冷當前值”、“鍋爐進口”、“鍋爐出口”、“冷卻塔進口”、“冷卻塔出口”、“冷凝器進口”、“冷凝器出口”、“蒸 發器進口”、“蒸發器出口”、“房間一”、“房間二”等十二個關鍵點的溫度值。
C． 工作模式：可以通過單擊按鈕“制冷”、“制熱”、“停機”、設定溫度的“+”、“－”來改變工作模式和設定需要的溫度值。
D． 其它設置：可以通過“壓縮機延時”按鈕來調整壓縮機的延時間，在重啟壓縮機的時候以達到保護壓機的功能。
E． 開關控制：有“冷卻水泵”、“冷卻風機”、“制冷水泵”、“壓縮機”、“電磁閥1”、“電磁閥2”、“制熱水泵”七個按鈕分別可以控制相對應的硬件設備的啟/停，這七個開關可以做故障演示用。“壓縮機”這個按鈕只有在壓縮機工作時才有效，“制熱水泵”只有在設定溫度高于環境溫度的情況下才有效。最上一排七個紅色指示燈是故障指示燈，下面一排七個綠色指示燈是運行指示燈。
F． 系統時鐘顯示：左下角是電腦系統時間顯示。
G． 通訊狀態提示：最下面是通訊狀態提示信息。啟動軟件后“打開通訊口COM1成功”，如果通正常則會顯示通正常信息，如果通訊失敗，則會顯示“通訊異常，請檢查線路”。

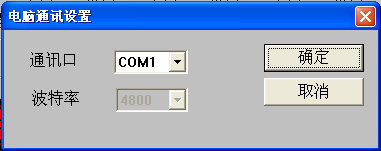

2．輔助界面及電腦與實驗臺的連接
輔助界面是用來選擇電腦的串行的，有COM1和COM2兩個串行口供選擇，可以根據電腦本身具有的串行口來選擇，默認為COM1口。
用隨機配送的232連接將電腦串口與實驗臺右側的九針串行接口連接起來即可。
如果通訊異常請檢查通訊線和通訊口的選擇是否正確，如果還是不正常請換一臺電腦。
