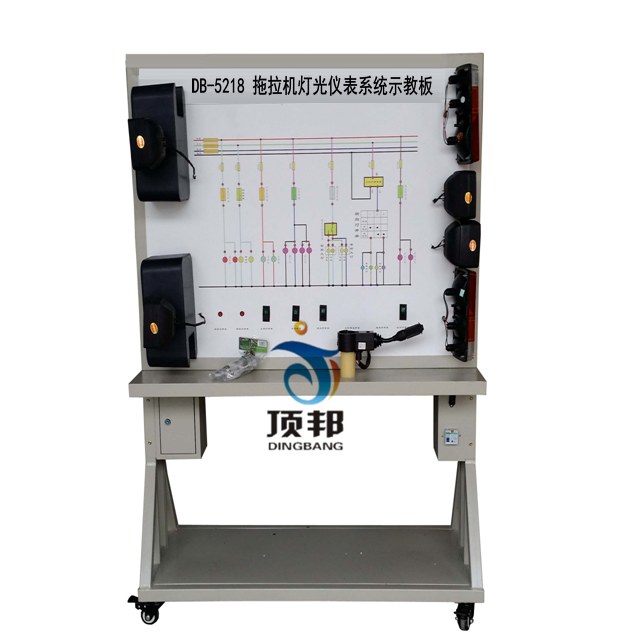

DB-5218 拖拉機燈光儀表系統示教板
一、產品簡介
該拖拉機燈光儀表系統示教板采用全新750P拖拉機儀表及儀表傳感器與外部燈光系統實物為基礎，充分展示儀表及儀表傳感器與外部燈光系統的組成結構和工作過程。適用于學校對燈光與儀表系統理論和維修實訓的教學需要。
本設備滿足職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的儀表及儀表傳感器與外部燈光系統，充分展示儀表及儀表傳感器與外部燈光系統的組成結構。
操縱各種燈光與操縱開關，可真實演示儀表與外部燈光系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析燈光與儀表系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測儀表與外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖; 面板：1200*900*4mm |
套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 組合開關 | 套 | 1 | |
| 4 | 左右霧燈 | 套 | 1 | |
| 5 | 左右前照燈 | 套 | 1 | |
| 6 | 左右轉向燈 | 套 | 1 | |
| 7 | 左右小燈 | 套 | 1 | |
| 8 | 左右組合尾燈 | 套 | 1 | |
| 9 | 牌照燈 | 套 | 1 | |
| 10 | 燈光開關 | 套 | 1 | |
| 11 | 危險燈開關 | 套 | 1 | |
| 12 | 倒車燈開關 | 套 | 1 | |
| 13 | 剎車燈開關 | 套 | 1 | |
| 14 | 儀表總成 | 只 | 1 | |
| 15 |
傳感器模擬裝置 (轉速/車速/水溫/燃油) |
套 | 1 | |
| 16 | 移動臺架(帶自鎖腳輪裝置) | 1240×700×1700mm(長×寬×高) | 臺 | 1 |
| 17 | 故障模擬與排除裝置 | 套 | 1 |
